三相交直流指示仪表校验装置天正华意【接地电阻测试仪】 手持式光数字测试仪现货销售
更新时间:2025-05-29 00:19:53
Tags: 接地电阻测试仪

文字描述虽好,但视频更能直观展示接地电阻测试仪产品的每一处细节。
产品参数 | |
---|---|
产品价格 | 111/台 |
发货期限 | 1 |
供货总量 | 5000 |
运费说明 | 含运费 |
小起订 | 1 |
质量等级 | 0.05 |
是否厂家 | 是 |
产品材质 | 铝合金 |
产品品牌 | 青岛天正华意电气 |
产品规格 | 158 |
发货城市 | 青岛 |
产品产地 | 青岛 |
加工定制 | 是 |
产品型号 | TH |
可售卖地 | 全国 |
产品重量 | 1 |
产品颜色 | 白 |
质保时间 | 三年 |
外形尺寸 | 158 |
适用领域 | 电力电气 |
质量认证 | 9000 |
产品功率 | 2 |
工作温度 | 45 |

接地电阻测试仪:【天正华意电气设备(蚌埠市分公司)tianzh3611-37】常年销售,货源充足,厂家直销,信誉保障。我们不仅仅是一个接地电阻测试仪供应商,更是一个值得您信赖的合作伙伴。联系人:杨经理,地址:平度市平安路2号。

接地电阻测试仪本仪器适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、转移电位、场区地表电位梯度等工频特性参数以及土壤电阻率。本仪器采用异频抗干扰技术,能在强干扰环境下准确测得工频50Hz下的数据。测试电流较小(0~3.0A),不会引起测试时接地装置的电位过高,同时它还具有极强的抗干扰能力,故可以在不停电的情况下进行测量。二、概述目前国内接地装置的测试工作比较薄弱,一些关键的技术观念比较模糊,技术手段落后。针对上述现状,我国制订了行业标准DL/T475-2006和标准GB/T17949.1-2000。新标准对旧标准做了很多重要改变。为了方便广大现场测试和研究人员,我们根据这些标准,结合我们多年研究大型地网测试的实际经验,研制成功本仪器。工频接地阻抗,是指接地装置对远方电位零点间的电位差与通过接地装置流入地中的工频电流的比值。工频接地阻抗以往被习惯地称为“工频接地电阻”。此名称的纠正,在标准GB/T17949.1-2000“接地系统的土壤电阻率,接地阻抗和地面电位测量导则部分:常规测量”以及电力行业标准“接地装置特性参数测量导则修订稿”(取代DL475-92)中作了阐述。本测量仪采用交流电流进行测试,故所测数值称为接地阻抗,而不再沿用以往的称呼“接地电阻”。在对接地装置进行测量时,由于受不平衡零序电流以及射频等各种干扰,使得测试结果产生很大的误差。

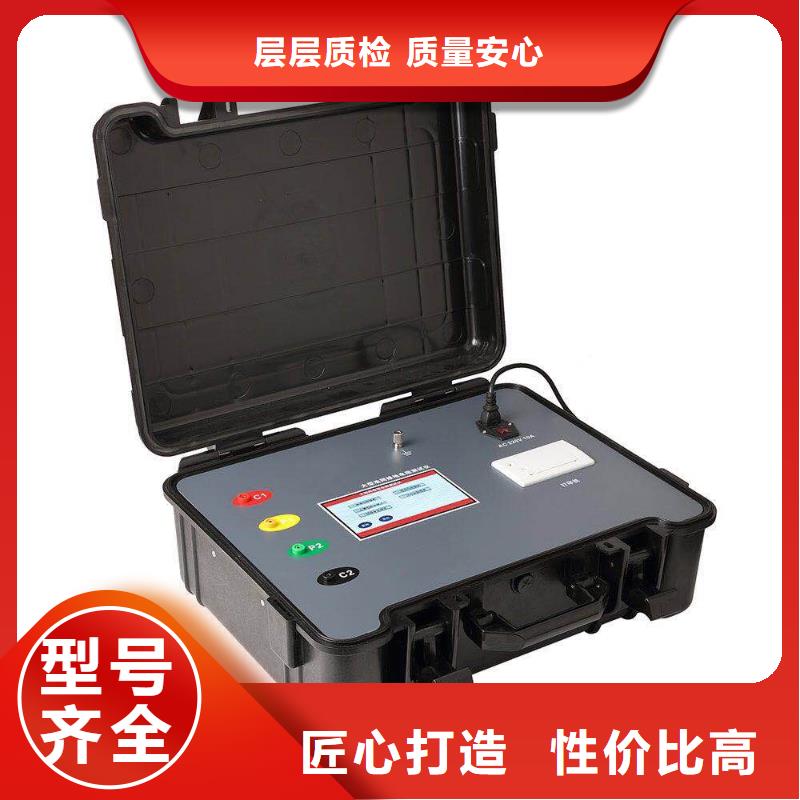

接地电阻测试仪大型地网接地电阻测试仪一、仪器概述仪器根据《JJG984-2004接地导通检定规程电阻测试仪》、《DL/T475-2006接地装置特性参数测量导则》《DL/T845.2-2004电阻测量装置通用技术条件第二部分:工频接地电阻测试仪》生产制造大型地网接地电阻测试仪,是可测变电站地网(4Ω)、水火电厂、微波站(10Ω)、避雷针(10Ω)多用机型,采用了新型变频交流电源,并采用了微机处理控制和信号处理等措施,很好的解决了测试过程中的抗干扰问题,简化了试验操作过程,提高了测试结果的精度和准确性,大大降低了试验人员的劳动强度和试验成本。本仪器适用于测试各类接地装置的工频接地阻抗、接地电阻、辅助机等工频特性参数以及土壤电阻率。本仪器采用变频抗干扰技术,能在强干扰环境下准确测得工频50Hz下的数据。二、功能强大:1、测量接地装置接地阻抗或电阻2、测量接地装置之间的导通阻抗或电阻3、测量土壤电阻率三、技术突破1、大型液晶显示更清晰,操作非常方便,2、存储采用键盘汉字输入,方便查询四、 性能特点1、采用自动双变频先进变频技术,用45Hz 和55Hz 两种频率进行测量,同时还有多组变频供选择使用。2、抗干扰能力强。采用自动变频法测量,配合现代软硬件滤波技术,使得仪器具有很高的抗干扰性能,测试数据稳定可靠。3、精度高。基本误差仅0.005Ω,可用来测量接地阻抗很小的大型地网。五、技术指标1、阻抗测量范围:0Ω~200Ω2、分辨率:0.001Ω3、测量误差:±(读数×2%+0.005Ω)4、抗工频50Hz 电压干扰能力:10V5、测试电流波形:正弦波6、测试电流频率:自动45Hz/55Hz 双频,多组变频供选择使用7、输出电流:5A8、输出电压:400V9、测量线要求: 电流线铜芯截面积≥2.0mm2电压线铜芯截面积≥1.5mm210、供电电源:AC220V±10%,50Hz11、外形尺寸:440×350×21012、仪器重量:10kg

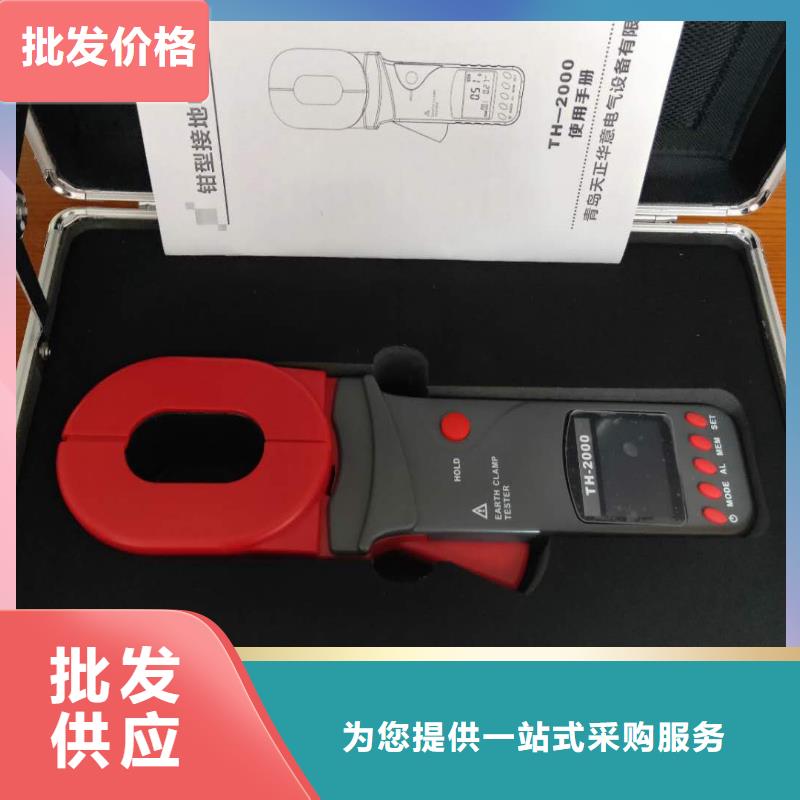

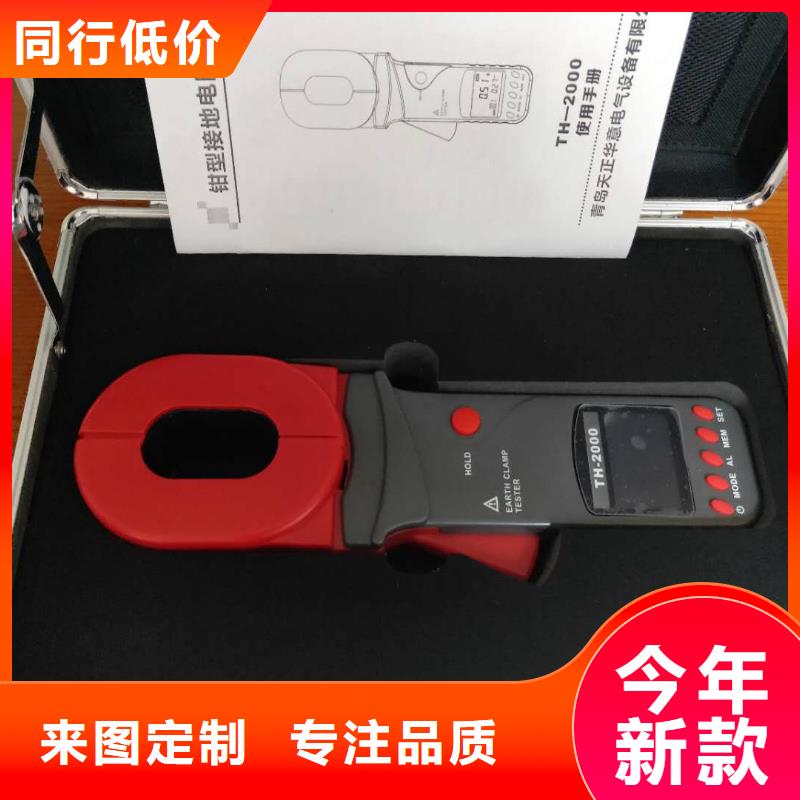

接地电阻测试仪 长钳头:65×32mm2. 圆钳头:Φ32mm 扳机:控制钳口张合4. HOLD键:锁定/解除显示/存储5. POWER键:开机/关机/退出/组合数据6. MEM键:数据查阅键/组合数据7. AL报警功能键:报警功能开启/关闭/报警临界值设定8. 电阻测量切换键Ω/右箭头键9. *电流测量切换键A/左箭头键1液晶显示屏注仅限于C型。液晶显示1.液晶显示屏⑴.报警符号 电池电压低符号存储数据已满符号 数据查阅符号⑸. 2位存储数据组编号数字 电流、电压单位符号 电阻单位符号 ⑻.杂讯信号 数据锁定符号.钳口张开符号 .直流DC符号 十进制小数点 ⒀.4位LCD数字显示 交流AC符号2.特殊符号说明⑴. 钳口张开符号,钳口张开时,该符号显示。此时,可能人为扣压扳机;或钳口已严重污染,不能再继续测量。Er”开机出错符号,可能开机时扣压扳机或钳口已张开。⑶. 电池电压低符号,当电池电压低于5.3V,此符号显示,此时不能保证测量的准确度,应更换电池。⑷. “OL Ω”符号,表示被测电阻超出了钳表的上量限。⑸. “L0.01Ω”符号,表示被测电阻超出了钳表的下量限。*⑹. “OL A”符号,表示被测电流超出了钳表的上量限。⑺. 报警符号,当被测量值大于设定报警临界值时该符号闪烁显示,同时仪表发出间歇“嘟--嘟--嘟--”声。⑻. MEM存储数据已满符号,内存数据已满99组,不能再继续存储数据,MEM符号闪烁。⑼. MR查阅数据符号,在查阅数据时显示,同时显示所存数据的编号NOISE符号,当被测试接地回路有较大干扰电流时此符号闪烁显示,同时仪表发出“嘟--”提示声。此时不能保证测试的准确性。注:仅限于C型。3.显示示例⑴.钳口处于张开状态,不能测量开机出错指示Er(Error)被测回路电阻小于0.01Ω被测回路电阻为:5.1Ω⑸.被测回路电阻为:1Ω锁定当前测量值:2.1Ω自动存储为第08组数据⑹.查阅存储的第26组数据被测回路电阻为:0.028Ω*报警功能启动,被测电流超过设定报警临界值电池电压低显示,此时不能保证测量的准确度被测量的电流为:8.40A锁定当前显示值作为第37组数据存储当前锁定值⑻.查阅所存第08组数据被测量的电阻为:30.0Ω此数据是在有很大干扰信号时测得
